网架辅助工具是先闻钢结构绘图软件的增值模块之一,主要是针对网架结构开发的专用工具,其主要功能点包括:快速建立任何形状的网架模型;网架材料表批量任意修改;仅针对网架CAD图纸便可实现任意区块的分片加工;快速实现网架支座的放样。
软件简介 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
1. 实用的辅助建模工具
2. 实用的网架材料表修改工具
3. 网架分片加工工具
4. 参数化支座翻样工具
使用方法 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
软件界面 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

功能详细 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
- 实用的辅助建模工具:
☆ 生成新弦层用于由复杂的单层网格曲面生成空间网格结构,一般单层曲面网格结构的建模比较简单,但是从单层到双层网架结构的建模相对较难实现,通过“生成新弦层”就能方便的完成。 ☆ 线段双向延伸用于有圆球的网架CAD布置图还原成没有球的线模型,每根杆件双向等延长圆球的半径的长度,删除圆球就得到了网架的线模型。
☆ 线段连接端点是将CAD绘制的模型线按单个网格进行分段。
☆ 连两弦层间腹杆可以快速的连接上下弦层间的腹杆,用户只要分别选择弦层1和弦层2,程序会自动在弦层1、2间绘制腹杆
- 实用的网架材料表修改工具:主要是针对网架材料表表格进行修改而开发的工具,可以对选定的内容批量增减,比如对某些选定数值乘以1.1的系数;可以删除指定的列;可以对选定的表格内数值进行求和计算。
- 网架分片加工工具:大型网架结构一般体量和面积较大,整体加工对加工厂家的加工能力要求很高,而且现场安装必须等整体加工完成后才能进行,运用“网架分片加工工具”可以对网架加工图进行操作,完成分片,实现分片加工、分片安装,大大节约成本、节省时间、提高效率,工具兼容MST和3D3S等软件生成的CAD图纸。

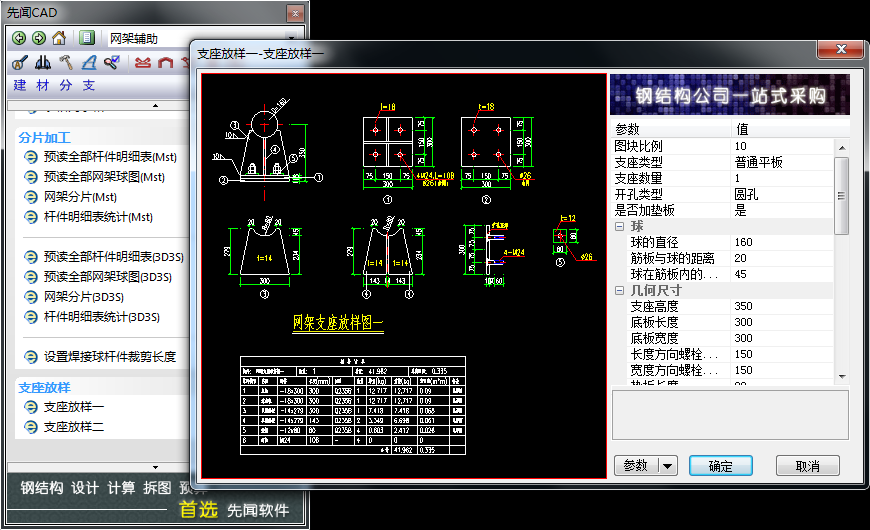

- 支座放样工具:可以快速的绘制网架支座的放样加工图。
注意事项 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
- 网架辅助工具是先闻钢结构绘图软件的增值模块,用户根据自身需求选择是否使用。
- 需要安装CAD软件。
系统需求 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
- 系统:Windows NT4/2000/2003/XP and Windows Vista/win7
- 硬件:
·Intel Pentium II 350MHz或以上, 或 Athlon
·64 MB RAM 或以上
